アルミ切断機とは?

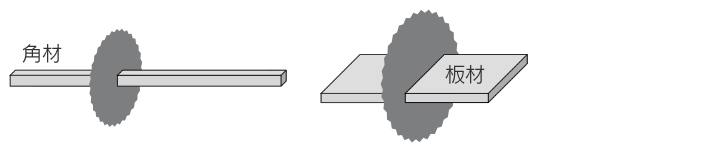

アルミ型材(長尺材)、アルミ板材(大尺板)を定められた寸法に切断する機械のことです。

al_illust01

弊社のアルミ切断機はほとんどの機械がNC化されており、基本的に専用画面を製作いたします。
その画面に数値入力するだけで、定められた寸法、個数を切断する事ができます。

アルミ切断機の対応分野

almi-field-01
半導体分野

almi-field-02
建築分野

almi-field-04
医療分野

almi-field-03
環境・エネルギー分野

イワシタのアルミ切断機が選ばれる理由

01高精度

60年以上に渡るフライス盤の製造技術を取り入れた機械構造で、切断制度がアルミ切断機メーカートップクラスです。

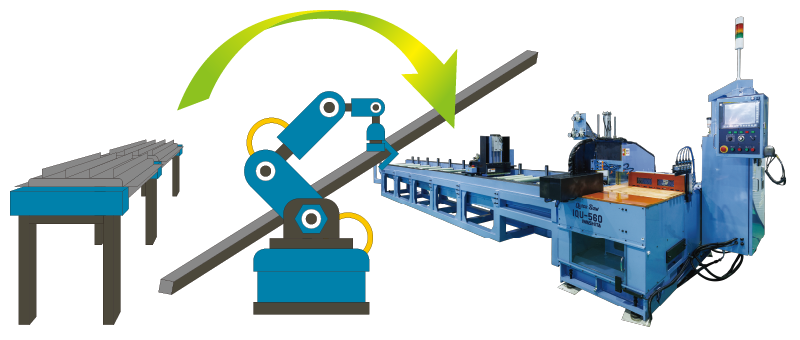

02搬出搬入との連携

60年以上に渡るフライス盤の製造技術を取り入れた機械構造で、切断制度がアルミ切断機メーカートップクラスです。

al_illust01

03徹底したお客様ファースト

加工する素材や形状のみならず、工場レイアウトなどに応じて、機械をカスタマイズしご提供させていただいております。
お客様と徹底的に打ち合わせをさせていただき、生産工程の改善をお手伝いいたします。

用途で選べる3タイプ

IQシリーズ オーバーカットタイプ

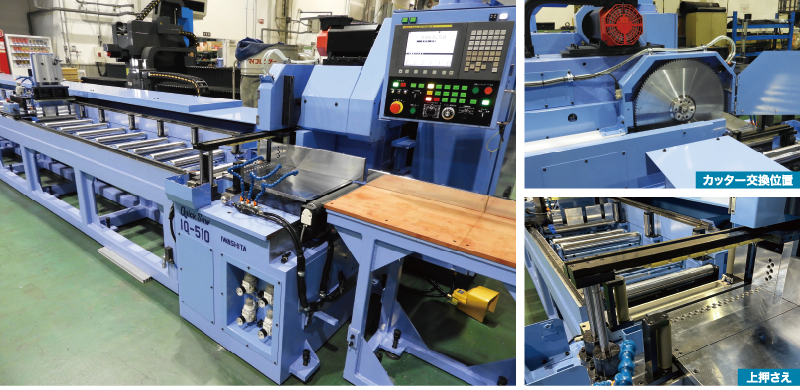

オーバーカットタイプイメージ

IQシリーズの特徴

切断寸法が安定する
チップソー位置が固定の為、材料の高さが変わっても高い切断制度を維持できます。

チップソーの交換作業が容易
チップソー交換位置に、カバーを開閉時に干渉する箇所がありません。
カバー開時チップソーの7割が露出し、作業しやすくなっております。

定寸装置

送り方式
お求めの切断制度に合わせます。
通 常:ラック&ピニオン方式
高精度:ボールジョイント方式

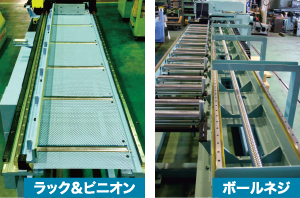

送り方式(図)

切断面度向上(IQ限定)
ナキワカレ機能で、切断後に帰刃と材料の接触を防ぐ事により、切断面がきれいになります。

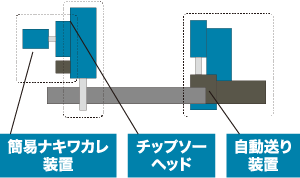

切断面度向上(図)

切断高さとカッター径相関表

カッター径 405 455 510 610 710
切断可能高さ 100 125 150 200 250

(単位mm)

IQUシリーズ アンダーカットタイプ

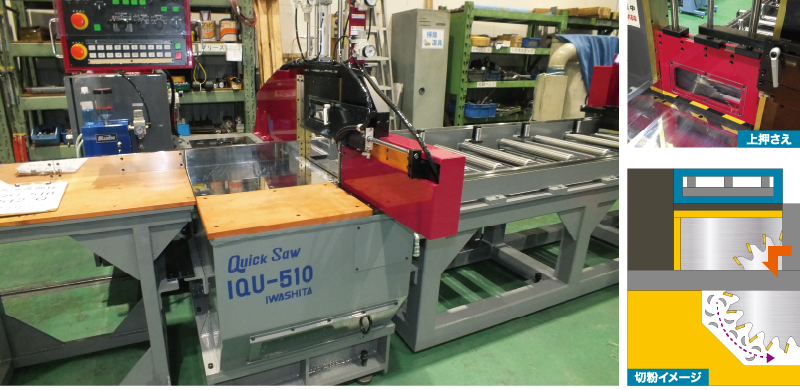

アンダーカットカットタイプイメージ

IQUシリーズの特徴

安全性が高い
上押さえ内をチップソーが移動することで、安全に作業が可能です。

切粉が飛散しにくい
上押さえでカバーした内部で切断するため、切粉の飛散が押さえられます。
また、上押さえが隙間を塞ぐことで、集塵効果が得られます。

定寸装置

付き当て仕様
切断したい寸法で、定寸装置を位置決めし、手動でワークを当てて切断。

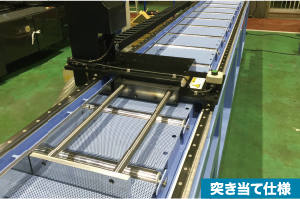

付き当て仕様(図)

自動切断仕様
元材長さ、切断長、回数を入力することで、ワークセット後に自動で切断、フローティング機能で、移動時にワークと本体の接触を防ぎます。

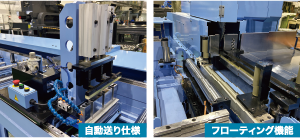

自動切断仕様(図)

切断高さとカッター径相関表

カッター径 405 455 510 610 710
切断可能高さ 80 105 130 180 230

(単位mm)

IQRシリーズ ランニングソータイプ

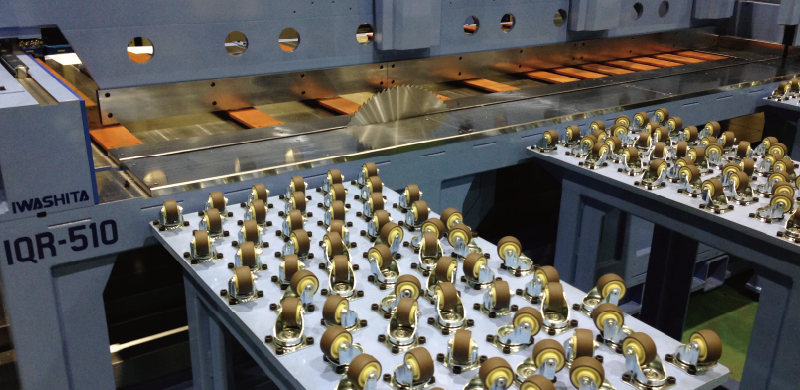

ランニングソータイプイメージ

IQRシリーズの特徴

最適な高さで切断する事で切断精度向上
カッターを上下制御する事で、最適位置での切断が可能です。

切断高さ調整(図)

全刃抜け切断+カッター昇降機構で加工時間短縮
切断後カッターが下方待避する事で、ワークに触れず早送りで位置決め可能です。
ワークセットを同時に行うことで、さらなる加工時間短縮に繋がります。

カッター下方対比(図)

搬入懸架で、大きく重量があるワークも簡単にセット
エアー浮上装置やローラー架台、キャスター架台など

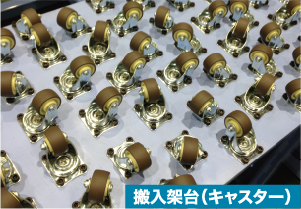

搬入架台(図)

切断高さとカッター径相関表

カッター径 405 455 510 610 710
切断可能高さ 50 75 100 150 200

(単位mm)※ 数値はあくまで目安です(仕様によって異なる場合があります)

アルミ切断機のカスタマイズ事例

特殊仕様

  • カッター回転数
    インバーターやスピンドルモーターで、回転数を任意に調整可能。
  • バーコードリーダー対応
    バーコードリーダーを接続し、指定の値を読み込むことが可能です
    ※ 切断寸法の入力ミス防止
  • ワーク検知
    着座確認や端部検知などをご要望に合わせて対応します。
  • 安全対策
    エリアセンサー等のセンサー類搭載や2スイッチ方式採用など、ご要望に合わせてご提案可能です。

角度切断機

手動角度切断タイプ
直角切断から45°の角度調整が可能。45度以上は専用治具を取り付ける事で切断が可能となります。

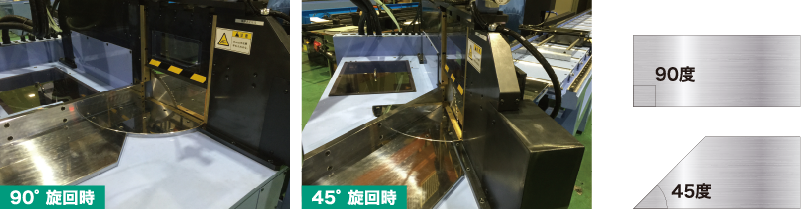

手動角度切断タイプ(図)

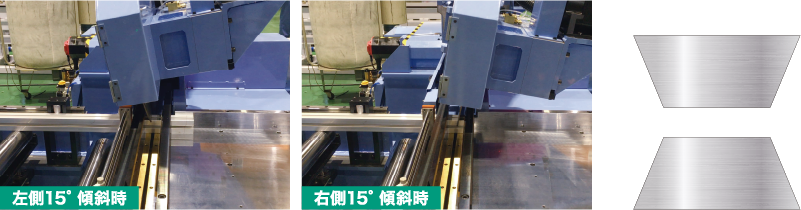

自動角度切断タイプ
自動切断機能と自動角度調整機能を搭載。
直角切断から±15°の角度調整が可能。
右 → 左 → 右 → 左 といった連続運転も可能。

手動角度切断タイプ(図)

その他の切断機制作実績

IQTシリーズ/テーブルソーIQTシリーズ
IQT-405(カッター径405mm)

特徴:小物板材の高性能切断(手動でテーブルを押します。)

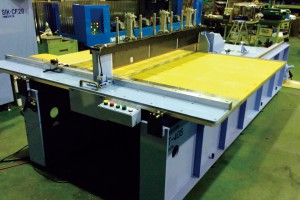

IQT-405

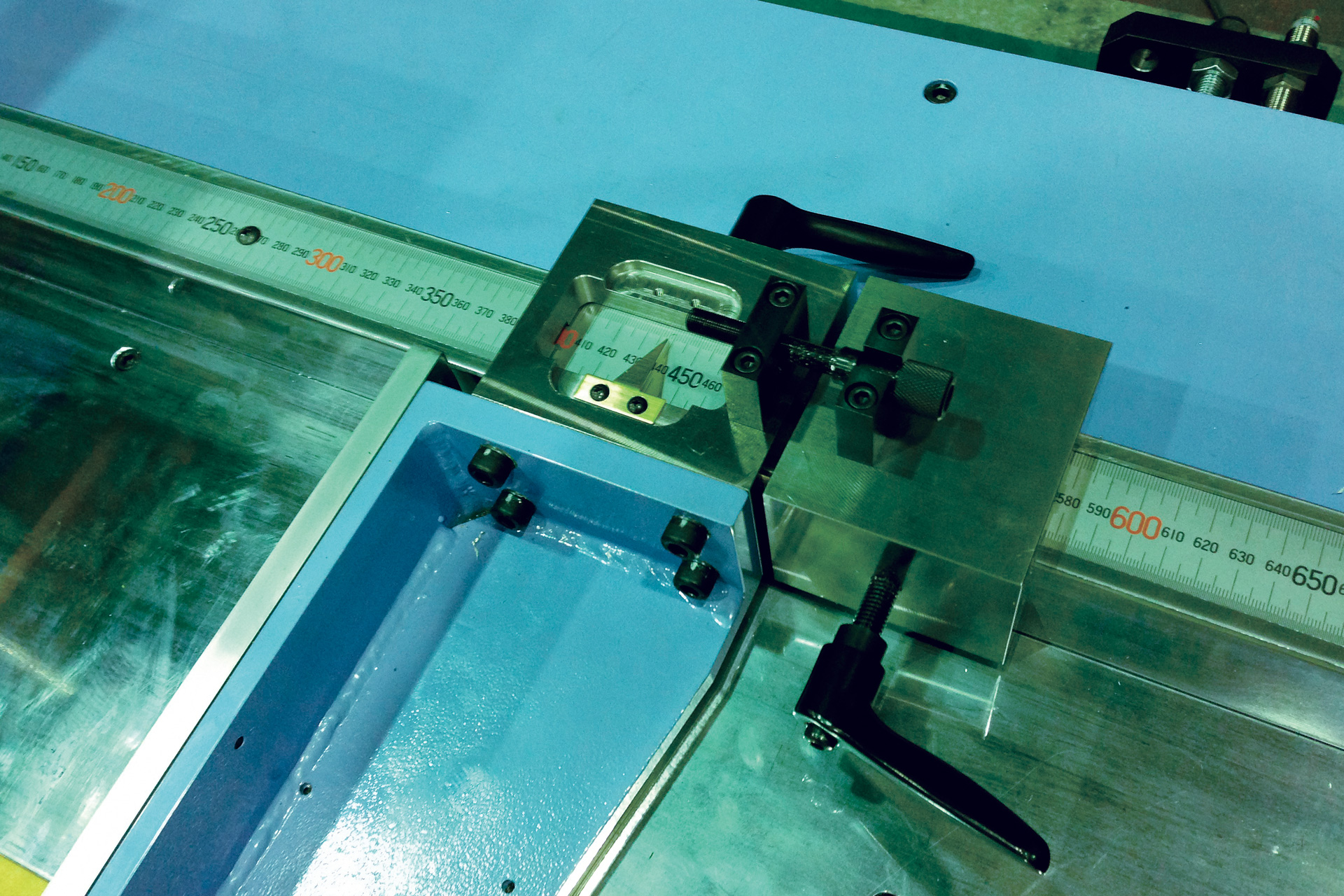

簡単操作 目盛合わせボタン集約して簡単に操作できます。

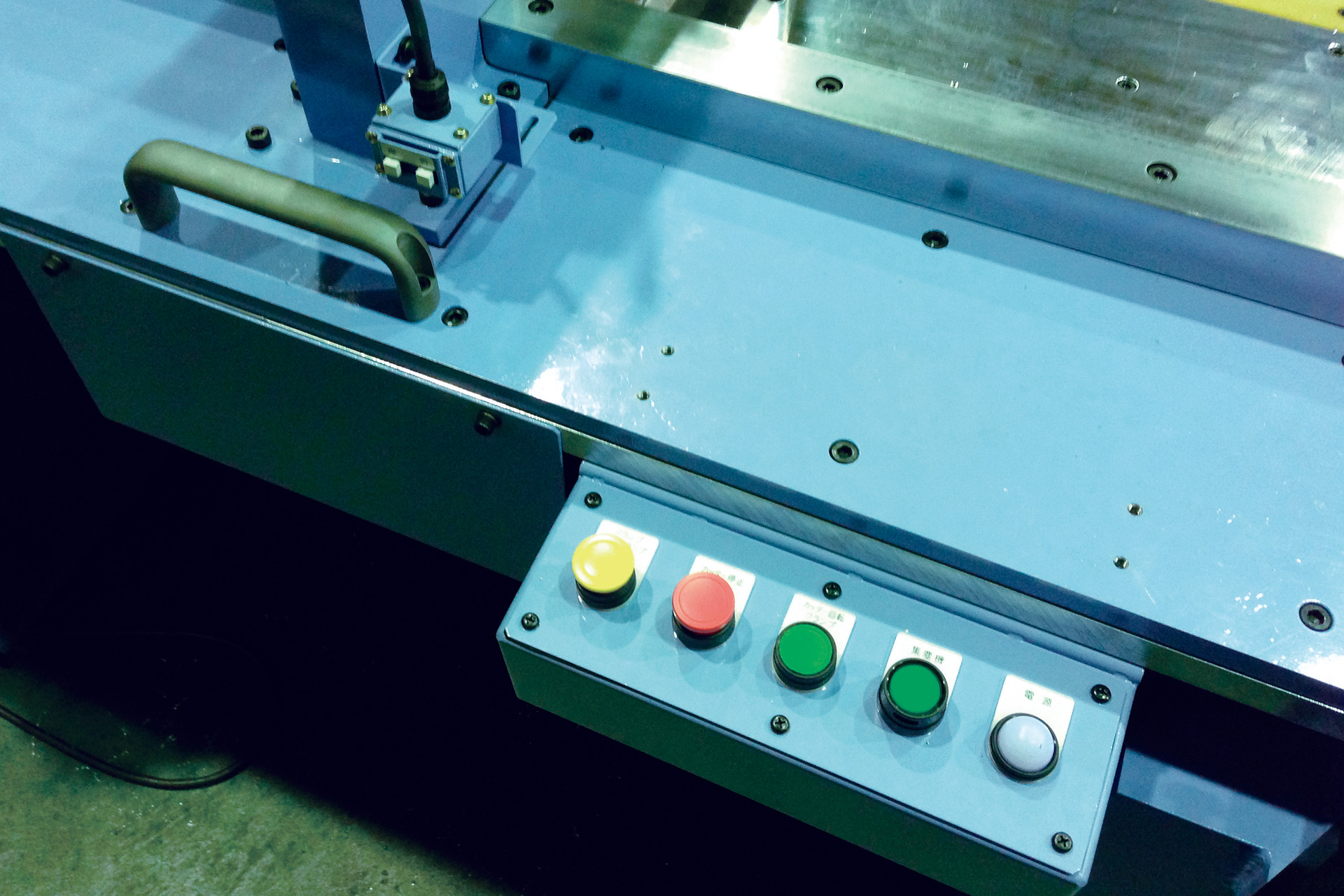

簡単位置合わせ
ボタン操作メモリによる簡単な位置合わせが可能です。

大型角度切り切断機
IQA-1000-600(カッター径1000mm)

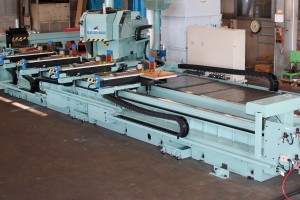

IQA-1000

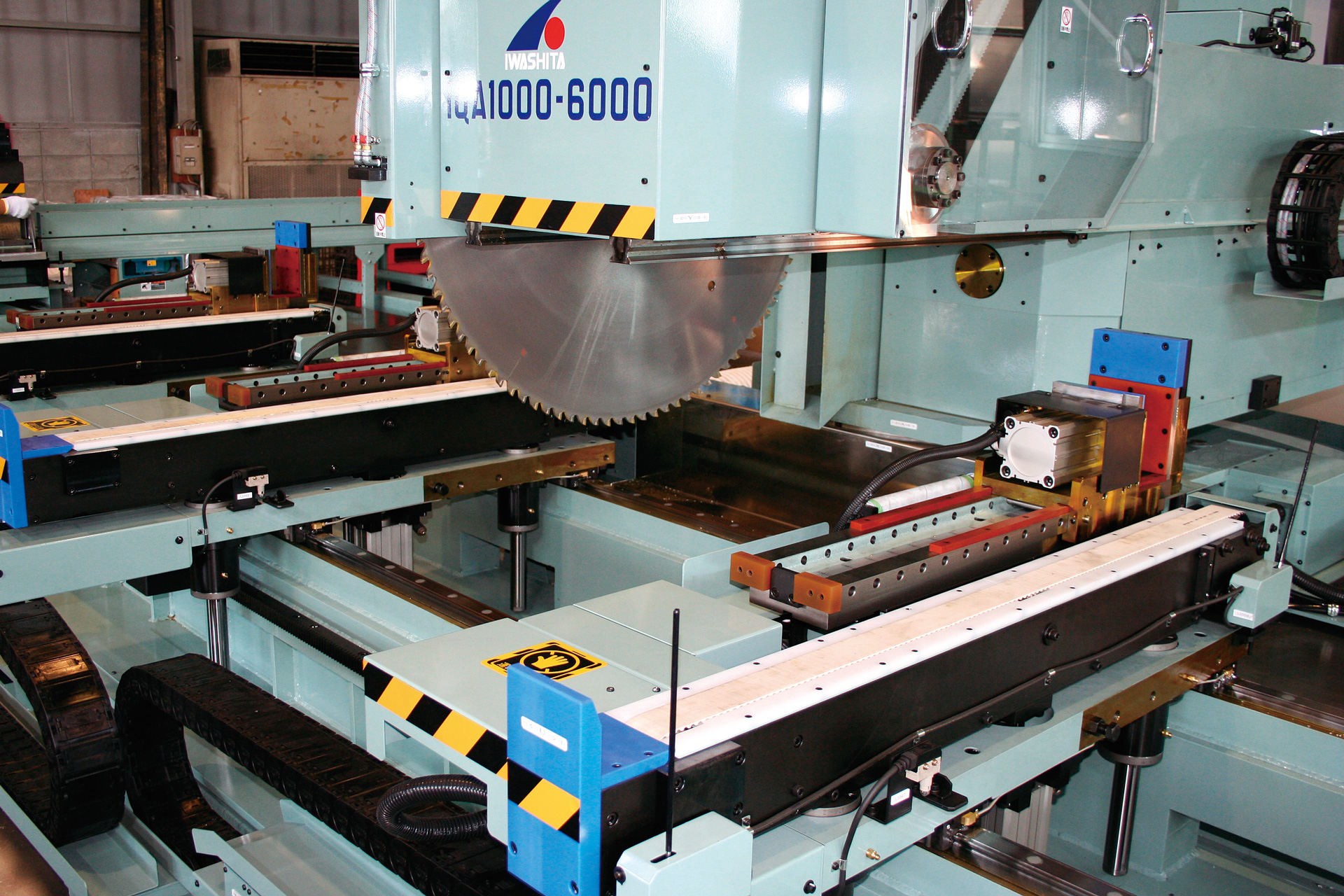

IQA-1000-2
主軸部

動画

アルミ傾斜切断機

アルミ角度切り切断機

アルミ角度切り切断機(45度切断)

アルミ角度切り切断機(角度なし切断)

これら以外にも、ワークの幅、高さ、長さに基いて製作した機械がございます。
製造する製品、お困りごとなどございましたらお気軽にご相談ください。

アルミ切断機カタログ(イプロスからダウンロードできます。)

基本的なご注文の流れ

  1. お問合わせの後、加工物の素材、大きさ、加工内容からベースとなる機種を選定いたします。
  2. お客様と仕様の詳細について打ち合わせをさせていただきます。
  3. 打ち合わせした内容を元に機械の提案図、仕様書を提出させていただきます。
  4. 提案図、仕様書を元にお見積りをいたします(販売店経由となります)。
  5. ご注文の確定後、納期に基づき資材手配を行い、製造を行います。
